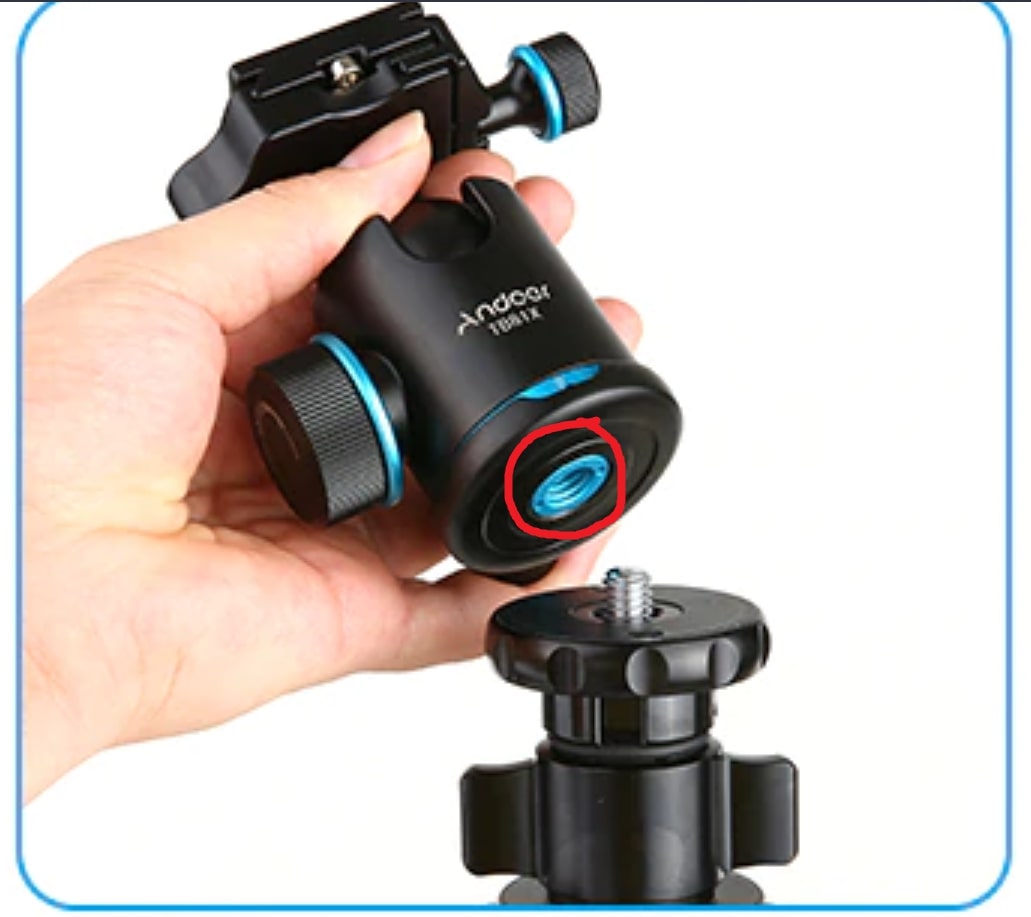

Posté(e) 31 mai 20214 a Salut a tous, J'ai acheté une rotule pour le fixer sur un support en bois mais j'arrive pas a trouver la vis 3/8" qui s'adapte Savez vous ou je peux trouver cette vis ? Merci https://www.forumdephotos.com/uploads/monthly_2021_05/Capture.jpg.c9de37639c46ba7aee82a29975769b42.jpg
Posté(e) 31 mai 20214 a Bonjour, J'ai mis ton image en lien car celle-ci ne respecte pas les tailles autorisées par le forum. Pour rappel la taille maximale est de 1000 px sur le plus grand côté. https://www.forumdephotos.com/topic/10-règlement-du-forum-de-photo/ Bon forum
Posté(e) 31 mai 20214 a Il faut chercher les mots-clé "vis pas américain 3/8" sur Google. Tu ne trouveras pas ça dans les magasins de bricolage standards qui ne font que du grand public standard mondial. Tu peux aussi chercher chez les magasins spécialisés en pièce autos/motos américaines (chez Harley machin chose par exemple), ou bien dans les pièces d'aviation légère (mais là une vis va te couter é à 3 doigts d'une main.
Posté(e) 31 mai 20214 a Auteur Merci de votre aide.. j'ai trouvé ce vis.. pensez vous que cela conviendra ? https://www.marleva.net/visserie-boulonnerie/vis-fhc-filetage-unf-cl-10-9/tags:( 9.525 mm ) - D. 3\8/
Posté(e) 31 mai 20214 a il y a 15 minutes, Sun2k a dit : j'ai trouvé ce vis.. pensez vous que cela conviendra ? Non ! Il est écrit 24 filets par pouce alors que le filetage dont tu as besoin est un 3/8 de pouces et 16 filets par pouce. En gros, en 16 tours la vis avance d'un pouce. Pour être précis, en principe le filetage utilisé pour les trépieds est une norme anglaise, diamètre 3/8 pouces et 16 filets/pouce. Cette norme s'appelle BSW, mais c'est introuvable. Il y a un quasi équivalent en standard américain qui est le 3/8 de pouces et 16 filets/pouce dans la norme UNC. Les vis que tu as trouvé sont américaines aussi mais en norme UNF, avec un pas plus serré (24 filets par pouce) Il te faut chercher un 3/8 en UNC, et si c'est précisé tu devrait lire 16 TPI (Turns Per Inch) ou seulement 3/8" 16 UNC. Comme le "standard" d'origine anglais BSW d'origine est très rare, et que quasiment plus personne ne l'utilise, si ta rotule est récente il y a 99,99999% de chances qu'elle soit en réalité en norme UNC. Le diamètre est le même, le nombre de pas au pouce est le même, la seule différence est l'angle du biseau des spires. Comme il n'y a pas de fortes contraintes en traction la différence d'angle n'a pas d'impact et les normes BSW ou UNC sont compatibles. Mais encore une fois il y a toutes les chances que ta rotule soit de toutes manières en norme UNC américaine, pas UNF !!!! En résumé, il te faut diamètre 3/8" en norme BSW (britanique) ou UNC (américain) qui ont tous les deux 16 filets par pouce. Les autre normes n'iront pas !! Par exemple : https://www.marleva.net/visserie-boulonnerie/boulonnerie-americaine-vis-tete-hexagonale-filetage-unc/thnc016019b-zj-vis-a-tete-hexagonale-pas-americain-unc-d-3-8-x-3-4-classe-10-9-zingue.html https://www.amazon.fr/8-16-tête-boulon-carbone-classe/dp/B07L85TG84/ref=sr_1_4?__mk_fr_FR=ÅMÅŽÕÑ&dchild=1&keywords=3%2F8+UNC&qid=1622488184&s=hi&sr=1-4 https://www.amazon.fr/50pcs-Boulon-fraisée-plate-inoxydable/dp/B08LT98FZP/ref=sr_1_15?__mk_fr_FR=ÅMÅŽÕÑ&dchild=1&keywords=3%2F8+UNC&qid=1622488184&s=hi&sr=1-15
Posté(e) 31 mai 20214 a Et quand on pense qu'ils ont 2 normes, que pour faire un pied il faut 12 pouces, pour faire un yard il faut 3 pieds et que pour faire un mile il faut 1760 yards, on s'étonne pas qu'ils aillent flinguer leurs profs à coups de fusils de guerre dans leurs lycées....
Posté(e) 1 juin 20214 a Auteur Il y a 12 heures, PaciBPhoto a dit : Et quand on pense qu'ils ont 2 normes, que pour faire un pied il faut 12 pouces, pour faire un yard il faut 3 pieds et que pour faire un mile il faut 1760 yards, on s'étonne pas qu'ils aillent flinguer leurs profs à coups de fusils de guerre dans leurs lycées.... Merci beaucoup, toutes ces infos et ces liens m'ont vraiment aider.. Comme je vais fixer cette vis sur un support en bois j'aimerais que la vis soit fraisée, alors d'après tes conseils j'ai sélectionné ce produit.. (il y en a 4 mais je vois pas la difference) Qu'en pensez vous ? https://www.marleva.net/visserie-boulonnerie/vis-fhc-filetage-unc-cl-10-9/tags:( 9.525 mm ) - D. 3\8/
Posté(e) 1 juin 20214 a il y a 48 minutes, Sun2k a dit : (il y en a 4 mais je vois pas la difference) La différence c'est juste la longueur de la vis, qui va de 1 pouce pour le premier produit, à 2 pouces et 1/2 pour le dernier produit. Mais c'est bien le bon diamètre et le bon pas (c'est bien écrit UNC 16 filets par pouce). Il faut juste que tu choisisse la longueur qui te convient en fonction de l'épaisseur de ta planche.
Posté(e) 1 juin 20214 a Auteur il y a 5 minutes, PaciBPhoto a dit : La différence c'est juste la longueur de la vis, qui va de 1 pouce pour le premier produit, à 2 pouces et 1/2 pour le dernier produit. Mais c'est bien le bon diamètre et le bon pas (c'est bien écrit UNC 16 filets par pouce). Il faut juste que tu choisisse la longueur qui te convient en fonction de l'épaisseur de ta planche. Merci énormément, je vais passé commande Super ce forum 😀 Bonne journée
Posté(e) 1 juin 20214 a Auteur Si j'ai bien compris, Le 1er produit = 1 pouce Le 2ème produit = 1.5 pouce Le 3ème produit = 2 pouce Le 4ème produit = 2.5 pouce C'est bien cela ?
Posté(e) 1 juin 20214 a il y a 56 minutes, Sun2k a dit : Si j'ai bien compris, Le 1er produit = 1 pouce Le 2ème produit = 1.5 pouce Le 3ème produit = 2 pouce Le 4ème produit = 2.5 pouce C'est bien cela ? C'est bien comme cela que je le comprends oui.
Posté(e) 1 juin 20214 a Auteur il y a 53 minutes, PaciBPhoto a dit : C'est bien comme cela que je le comprends oui. Merci infiniment 🙂
