Astro-Photo au télescope ou lunette astronomique : Matériel et mise en oeuvre pour les débutants


Recommended Posts

C est un peu compliqué de s y retrouver quand on veut débuter l astro-photographie que cela soit en terme de matériel et de mise en place

J espère que ce petit tuto vous aidera à y voir un peu plus clair



Déjà voici une liste du matos qu il vous faudra :



1: un APN

2: bague T2

3: trépied

4: lunette ou télescope

5 : une monture azimutale ou équatoriale motorisée ou non

Accessoires en option :

6: lentille de Barlow

7: masque de Bathinov











Détaillons un peu ce matos





1 : un APN , bon si vous êtes sur le forum c'est que vous en avez déjà un hein ?! 😉



2 : une bague T2 qui est une bague d adaptation : d'un côté elle s adapte à la baïonnette de votre APN et de l'autre du pas de vis universel M42

Donc à chaque marque d APN sa bague T2

( pour l’instant il n existe pas de bague pour canon RF (hybrides) donc il faut partir sur la bague avec baïonnette EF et utiliser la bague d adaptation EF/RF )



Attention !! En fonction de votre lunette ou télescope il faudra éventuellement un Adaptateur T42mm/31,75mm pour pouvoir l insérer dans le porte oculaire de ces derniers

(Sur le mien , un maksutov 127, je n en ai pas eu besoin car il y a directement au cul du télescope un filetage en M42



3: un trépied stable et costaud



4 : une lunette ou un télescope



Quoi choisir ....?

C est un gros débat, mais voici quelques avantages et inconvénients de chaque matériel



Lunettes :

🙂moins lourdes et encombrantes donc plus facilement transportables

🙂Moins sensibles aux perturbations atmosphériques donc avec un ciel de mauvaise qualité le rendu de l image sera meilleur

🙂Temps de mise en température plus court ( il faut que le matos s adapte à la température du spot pour donner une meilleure image )



😒Généralement de moindre diamètre que les télescopes donc moins lumineuses

😒Plus adaptées aux planètes et moins au ciel profond





Télescope :

😒plus lourd et Encombrant

😒plus compliqué à utiliser

😒nécessite collimation ( réglage des miroirs pour avoir une bonne netteté)



🙂moins cher pour qualité optique équivalente à lunette

🙂plus lumineux car plus gros diamètre

🙂 adapté pour planètes et ciel profond







5 : une monture



Il en existe 2 types azimutale ou équatoriale



La monture azimutale :

La plus simple à utiliser et la moins chère, permet le déplacement de votre télescope en azimut (de la gauche vers la droite) ainsi qu’en élévation (du bas vers le haut). Votre télescope peut ainsi être aligné sur les différents objets et corps célestes sans trop d’effort

Cependant elle rend le suivi d étoiles, plus délicat



Donc à réserver pour des poses relativement courtes pour les planètes qui sont assez lumineuses



La monture équatoriale :

Plus chère , plus difficile à installer ( on appelle ca la mise en station )

En plus des 2 axes des 2 axes de la monture azimutale, l’axe de déclinaison et l’axe d’ascension droite se rajoutent



L’ascension droite se trouve dans l’alignement parfait du pôle Nord du ciel, ce qui fait que sa position reste toujours parallèle à celle de l’axe de rotation de la Terre.

Ceci permet un suivi beaucoup plus précis et efficace de ce qu on veut observer donc plus adapté à l astrophoto d une manière générale et surtout pour les astres du ciel profond



La plupart des montures modernes sont montées avec un GOTO

Goto !!?!?!! Kezako?!



Le goto c est un système qui permet de localiser directement l astre que l on veut observer

La monture est donc motorisée et va bouger pour trouver ce qu on souhaite observer via les coordonnées GPS ET va suivre cet objet sans notre intervention !!

Ça se fait via WiFi et une appli sur smartphone ou bien via un boîtier relié à la monture ( on appelle ça une raquette ) où on doit rentrer manuellement les coordonnées GPS et choisir ce qu on veut observer et activer le suivi .



Donc super pratique pour les bleus bites en astro comme moi 😆

Tu lui dis trouve moi Cassiopée par exemple et le télescope va bouger tout seul et la pointer ( pour que le pointage soit précis il faut préalablement calibrer le GOTO mais j y reviendrai plus tard )





Une solution alternative moins chère, la Az GTi  de chez skywatcher :



C est la solution la plus économique que j ai trouvé et celle que j'ai adopté !



Il s agit une monture azimutale en goto WiFi ( donc motorisée et qui trouve via une application smartphone les astres que l on souhaite observer) saut qu on peut la transformer facilement et de façon économique en monture équatoriale

Pour ceci il faudra en plus de la monture d origine :

Une base équatoriale

Un support de viseur polaire

Un viseur polaire

Une barre et son contre poids en diamètre 12 MM

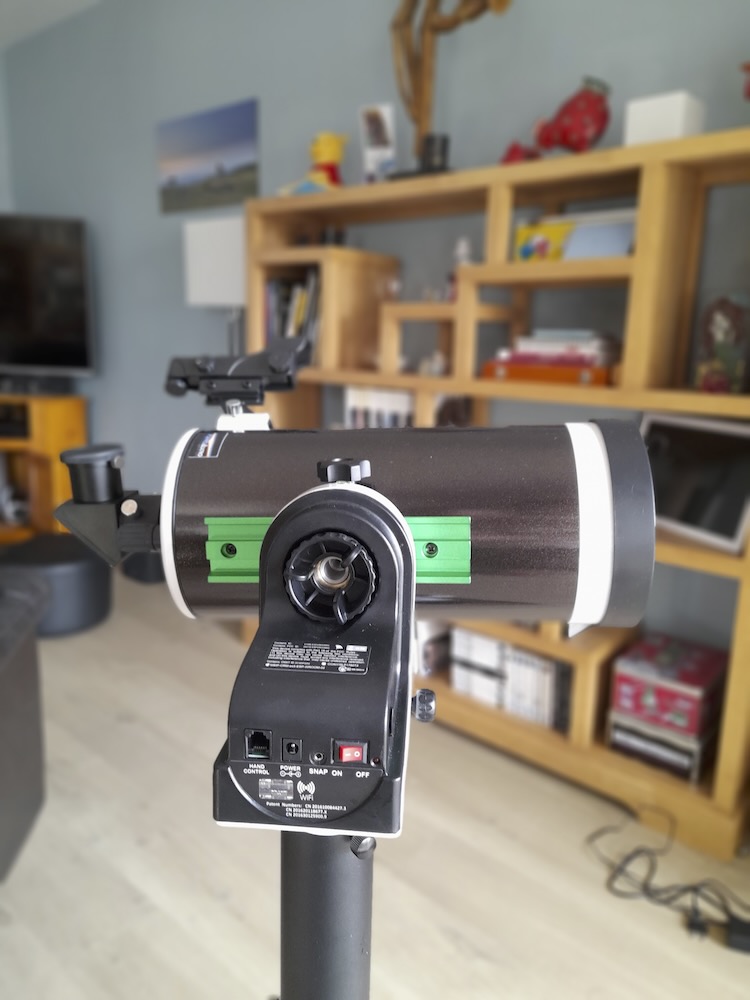

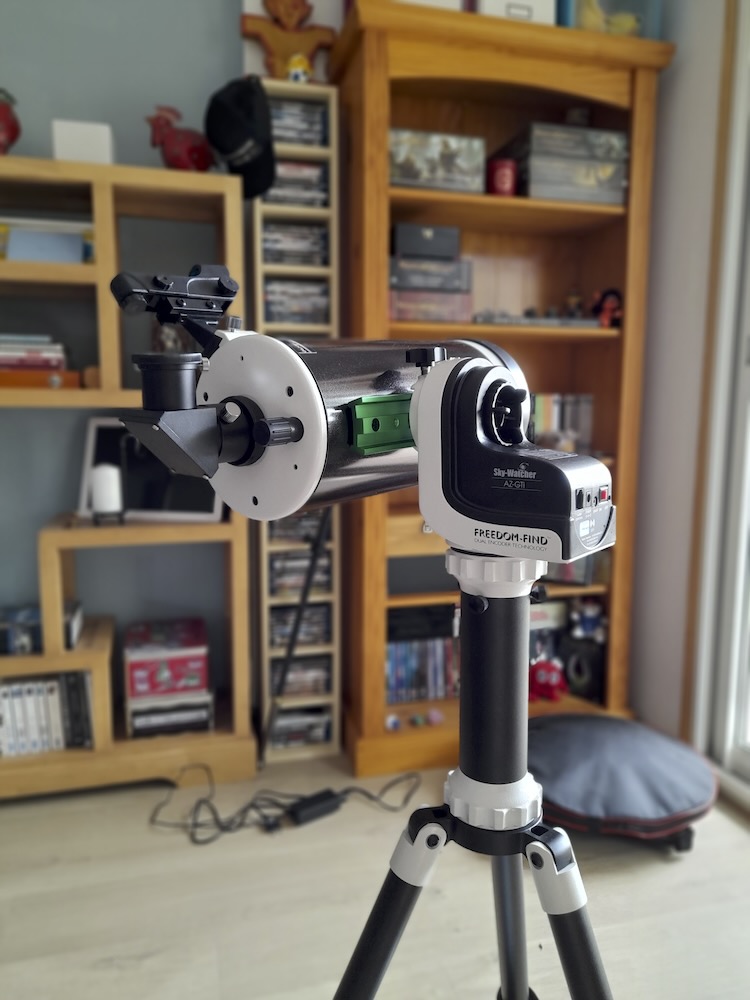

Voici des photos de l AZGTi avant la modification en équatoriale

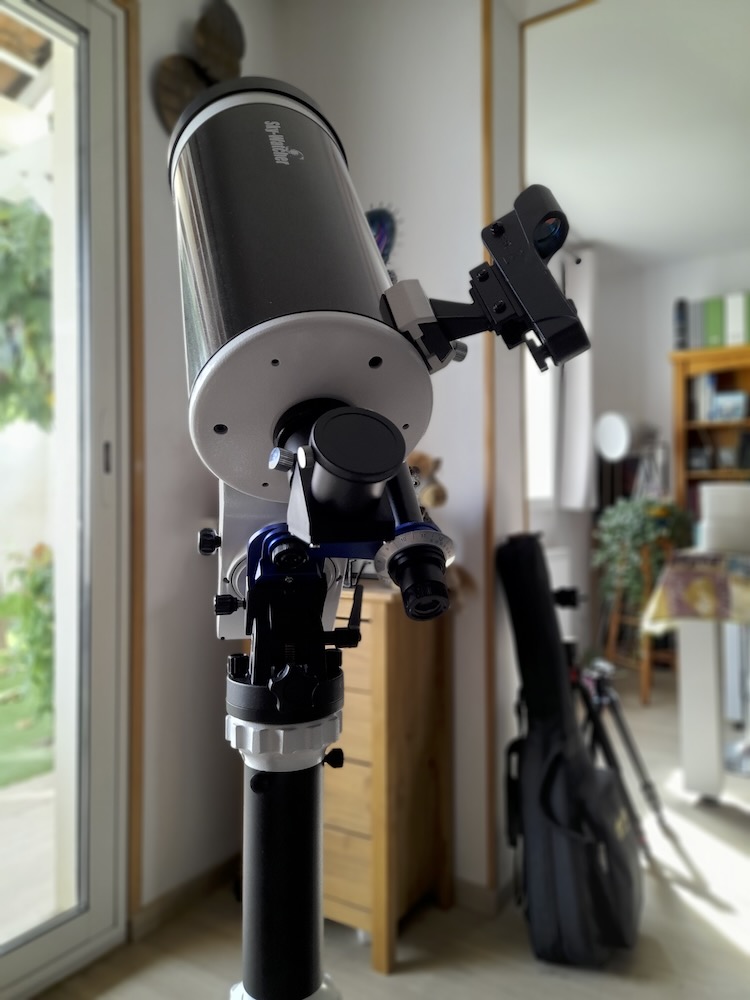

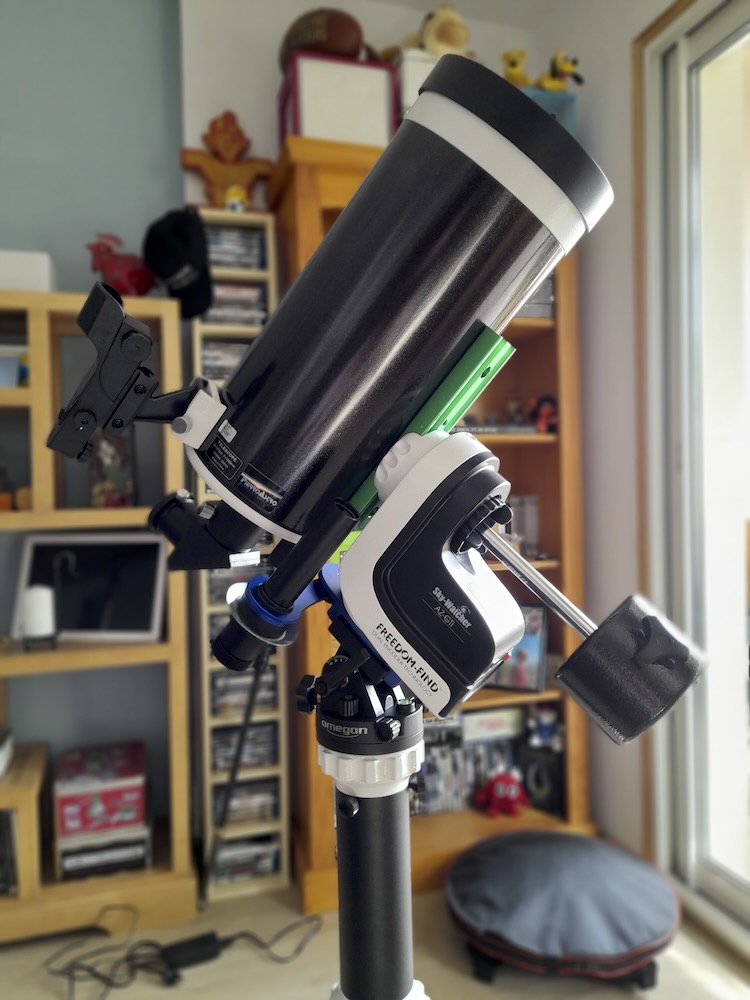

Et après







Donc pour résumer pour l astrophoto,  le mieux reste la monture équatoriale (mais une azimutale transformée en équatoriale marche très bien à moindre coût) et équipée d un système de suivi motorisé pour avoir le suivi le plus progressif et doux possible pour que la prise des photos en pose longues ne soient pas dégradées par des  flous de mouvement



Vous l aurez compris qu entre une monture premier prix et le haut de gamme ce qui va changer c est la qualité de suivi de l astre et donc va en découler la qualité de vos photos ... le seul problème c est que ça coûte très vite une blinde 😅😅



Cependant une super monture avec une mauvaise mise en station vous fera aussi des photos pourries , d où le fait de faire une mise en station la plus propre et précise possible

J'y revendrai un peu plus tard !





Accessoires en option :



6: lentille de Barlow

Se place à la place de l' oculaire et permet un grossissement de l image . Existe en x 1,5 x 2 x 3 x5 ...

Attention à la qualité optique de celle ci sinon l image sera moins bonne





7: masque de Bathinov

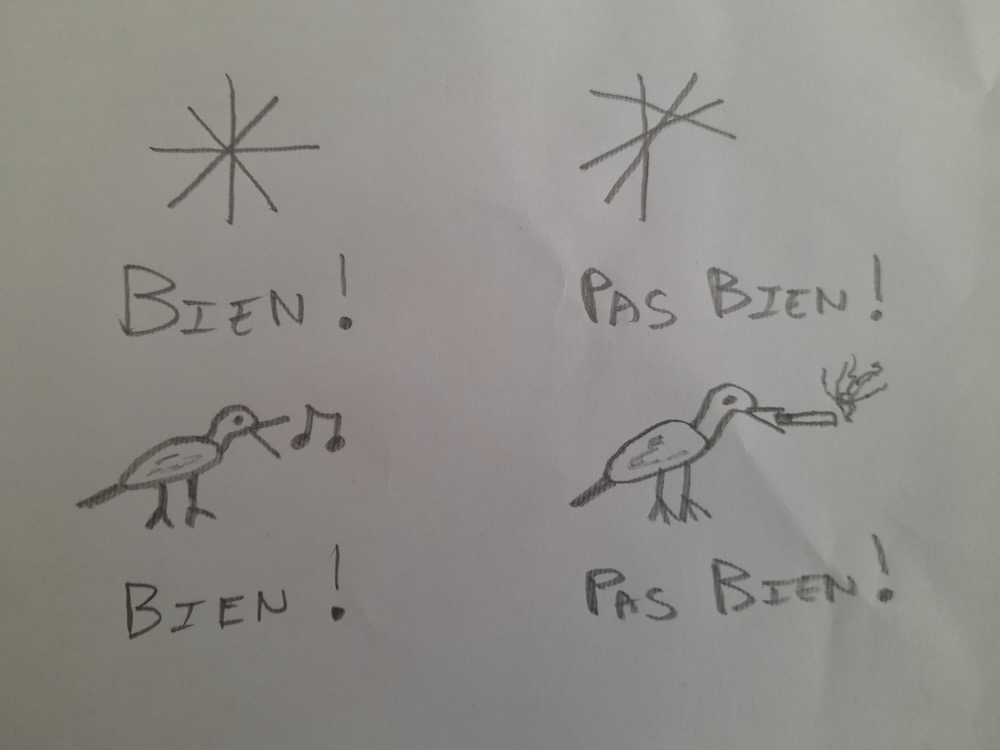

Une sorte de disque avec des fentes que l on met à l avant du télescope qui permet de faire la MAP de façon plus précise

Elle permet de voir les aigrettes ( les "rayons" en sortes) des étoiles et il faut faire en sorte de les aligner pour avoir le schéma classique d un étoile 🌟 comme un  dessin vaut mieux qu un long discours voici :












Mise en station

D ' une bonne mise en station en découlera un bon suivi et donc de bonnes photos donc une étape pénible certes , mais capitale ! ( vous avez peur là  non?!! :D )

1 : mettre le trépied parfaitement de niveau

2 : orienter la tête du télescope vers le nord

3 : régler le positionnement du télescope et des contrepoids pour que l ensemble soit équilibré

Quand les vis de frein des différents axes sont desserrées le télescope doit rester dans la position  qu on lui impose

4: utilisation du chercheur polaire pour ceci :



- Il faut tout d’abord faire pivoter la monture sur l’axe azimutal jusqu’à ce que celle-ci pointe vers le Nord (dans l’hémisphère Nord). Elle comporte le plus souvent un repère sur sa base indiquant quelle partie doit pointer vers le pôle. On peut s’aider pour cela d’une boussole. À ce stade on peut se contenter d’un réglage approximatif car il pourra être affiné par la suite.



- Incliner la monture en jouant sur l’axe des latitudes pour pointer l’étoile polaire ( c est la plus grosse molette sur la base équatoriale) On s’aide, pour cela, des graduations situées sur l’axe des latitudes ( par exemple pour Narbonne je suis a 43°de latitude , il suffit de regarder sa position GPS avec un smartphone  pour savoir à quelle latitude on se trouve )



- En jouant avec ces 2 paramètres on va mettre précisément l étoile polaire à un endroit précis du cercle présent dans le viseur polaire en fonction de la date et de l heure d observation

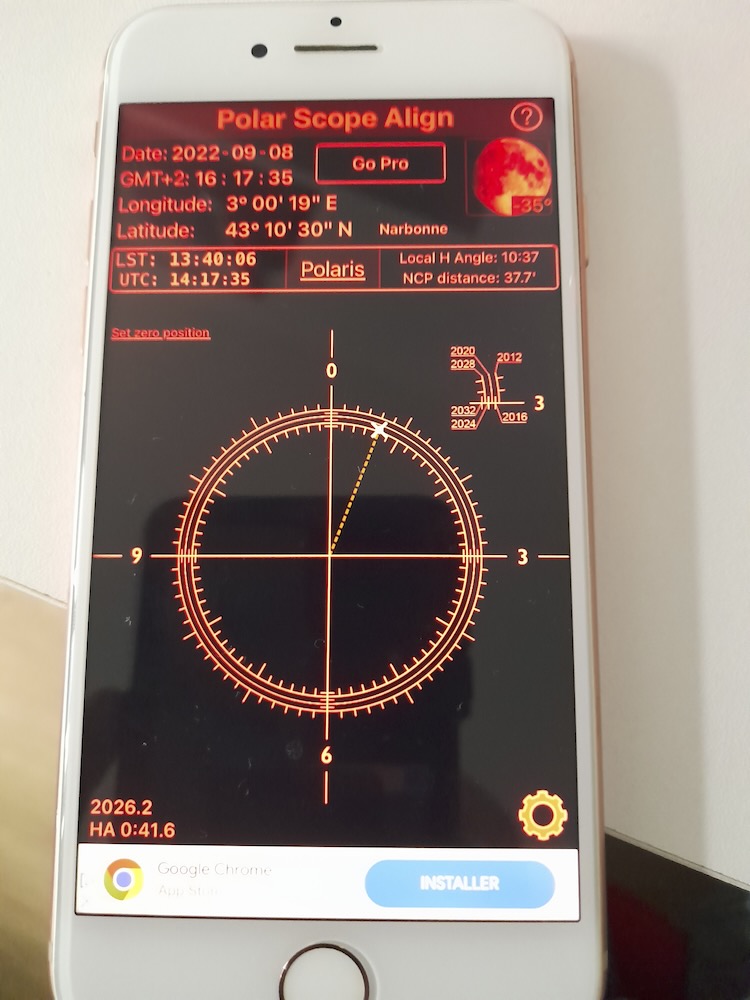

Pas de panique il y a des applications sur smartphone comme PS Align  qui vous disent où la placer précisément l étoile polaire  voici une illustration sur mon smartphone :






C est bon la mise en station est faite 🙂



Bientôt je vous dirai comment bien étalonner son viseur polaire car souvent  quand ils sortent d usine ils sont mal étalonnés , une opération assez simple et rapide que je vous détaillerai bientôt



Les pratiquants d astro- photo , n hésitez pas à  rajouter des points ainsi que  si vous voyez. des erreurs ou imprécisions ;)





Edited by Xavier11100
Link to comment
Share on other sites



WOW ! WOW WOW !!!

Merciiii @Xavier11100 !! Super boulot ! Impressionnant !



Pis j'ai tout compris ! Avec le Bathinov si tu vois un oiseau qui chante sur ta photo c'est que la MaP est faite :D



Link to comment
Share on other sites


il y a 1 minute, PaciBPhoto a dit :

WOW ! WOW WOW !!!

Merciiii @Xavier11100 !! Super boulot ! Impressionnant !



Pis j'ai tout compris ! Avec le Bathinov si tu vois un oiseau qui chante sur ta photo c'est que la MaP est faite :D



C est ca !! :D

Link to comment
Share on other sites



Eh bé !

 J'aurais jamais pu imaginer que l'on devait régler sa netteté sur des oiseaux...



Mais et s'il y a pas d'aigrettes dans ton coin ?



🤓





Super tuto en tout cas.

Une idée du prix de toussa ? 🥴



Link to comment
Share on other sites


il y a 37 minutes, Jiheme04 a dit :

Eh bé !

 J'aurais jamais pu imaginer que l'on devait régler sa netteté sur des oiseaux...



Mais et s'il y a pas d'aigrettes dans ton coin ?



🤓





Super tuto en tout cas.

Une idée du prix de toussa ? 🥴



:D

moi je m en suis sorti pour un peu plus de 800 € quand même mais quand tu vois les prix auxquels ca peut monter tu hallucines !! 🤨

Link to comment
Share on other sites



c'est pas mon truc, mais merci pour le tuto qui me servira probablement le jour où ça deviendra mon truc (pis le "bien", "pas bien" était très bien dessiné)

Link to comment
Share on other sites



Pas mal compact ton matos ! pratique pour le transport tout ca !

Tu nous diras quel temps de pose max tu arrive a faire avant d'avoir des problemes de suivi, car c est un peu le nerf de la guerre pour les installations astro "entrée de gamme et confirmé" , car apres quand ca part sur une camera dedié qui assure les correction du suivi ca devient l'usine a gaz 😜

Link to comment
Share on other sites


Il y a 5 heures, Xavier11100 a dit :

:D

moi je m en suis sorti pour un peu plus de 800 € quand même mais quand tu vois les prix auxquels ca peut monter tu hallucines !! 🤨

J'imagine, j'avais a un moment cherché pour une monture motorisée pour faire des poses longue sur la voie lactée, bonjour le prix, dissuasif...



Link to comment
Share on other sites


Il y a 2 heures, Jiheme04 a dit :

J'imagine, j'avais a un moment cherché pour une monture motorisée pour faire des poses longue sur la voie lactée, bonjour le prix, dissuasif...



Alors pour ce genre de sujet et meme pour faire des objet du ciel profond de "grand dimensions" (galaxie andromede, Nebuleuse d'orion par exemple) y a du tres bien avec la gamme skywatcher star aventurer. Petite legere, pas chere et si la mise en station est faite avec soin ca tient des poses de 1.30-2min sur de la focale de 100-150mm sans probleme (meme plus avec du soin et des contrepoids).

En neuf ca doit tourner dans les 450-500€ je crois, et en occase ca se trouve de temps en temps sur leboncoin ou des forums specialisé sur l'astrophoto.

Ca se met dans le sac pour une marche, avec un boitier et un grand angle pour faire des voies lactées et meme un 100-150mm pour des objets du ciel profond avec des résultats qui n'ont rien a envié a du matos plus poussé.

C'est la monture que je recommanderais pour celui qui veux s'essayer sans partir dans tout les sens et en pouvant garder son materiel photo de base.

Link to comment
Share on other sites



Il y a 7 heures, laurent74 a dit :

Alors pour ce genre de sujet et meme pour faire des objet du ciel profond de "grand dimensions" (galaxie andromede, Nebuleuse d'orion par exemple) y a du tres bien avec la gamme skywatcher star aventurer. Petite legere, pas chere et si la mise en station est faite avec soin ca tient des poses de 1.30-2min sur de la focale de 100-150mm sans probleme (meme plus avec du soin et des contrepoids).

En neuf ca doit tourner dans les 450-500€ je crois, et en occase ca se trouve de temps en temps sur leboncoin ou des forums specialisé sur l'astrophoto.

Ca se met dans le sac pour une marche, avec un boitier et un grand angle pour faire des voies lactées et meme un 100-150mm pour des objets du ciel profond avec des résultats qui n'ont rien a envié a du matos plus poussé.

C'est la monture que je recommanderais pour celui qui veux s'essayer sans partir dans tout les sens et en pouvant garder son materiel photo de base.

Merci du tuyau, tu as des adresses de forum dédiés, en mp si tu as ça, merci 😉

Link to comment
Share on other sites



Merci @Xavier11100pour toutes ces explications, peut-être qu'un jour je m'y mettrai, c'est comme la photo de goutte ça me tente mais pour le moment pas le temps trop de choses à faire ...

Link to comment
Share on other sites


Il y a 8 heures, Jiheme04 a dit :

Merci du tuyau, tu as des adresses de forum dédiés, en mp si tu as ça, merci 😉

Je pense pas qu'on a l'interdiction de nommer un autre forum photo ici 😋

Je vais sur Webastro, qui est hyperdense et complet sur tout les sujets, mais je vais a 99% du temps dans la section astrophoto. N'ayant pas de telescopes, ne faisant pas d'observation, ni l'enregistrement des ondes etc ...



Link to comment
Share on other sites



Réglage du viseur polaire :

ou comment j ai crisé pendant au moins 2 heures !!! 🤨



je vous le disais plus haut quand on achète le viseur polaire il est dans une énorme majorité des cas pas bien centré , donc il faut s assurer du bon reglage de celui ci

Comment le faire ?



De jour ,viser un point remarquable,  dans mon cas je me suis servi de l extrémité de l  antenne TV  de voisins au loin .

Faire pivoter la monture (et donc le viseur polaire ) de 180 degrés

Normalement le point fixé doit rester centré au milieu de la croix visible dans le viseur

si ce n est pas le cas il va falloir jouer sur les petites vis ( au nombre de 3 ) situees sur le pourtour du viseur, un peu en arrière de l occulaire .

et c est là où la galère commence , il faut tâtonner et j ai mis longtemps , très longtemps et une bonne crise de nerf pour essayer d avoir le centrage le plus parfait possible

bon courage!!!!  🤣
