Les collisions de gouttes


Recommended Posts

Bonjour,

Comme promis, voici un petit tuto pour réaliser des collisions de gouttes. Ce tuto est réalisé à partir de mon expérience dans ce domaine, qui est, somme toute, très limitée (c’est mon 6ème essai).

Le matériel :

Pour réaliser ce genre de photos, il faut impérativement une électrovalve. Il existe plusieurs marques. Personnellement, j’utilise le Pluto trigger qui a l’avantage de pouvoir servir dans plusieurs autres domaines.

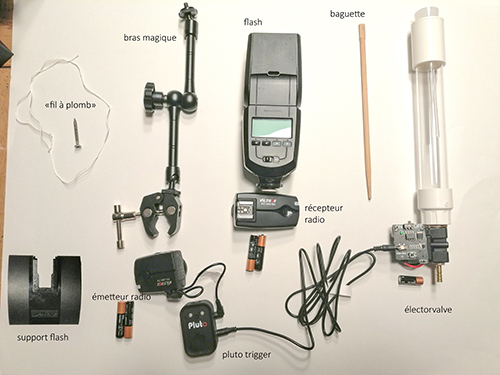

Voici donc ce que j’utilise pour réaliser ces photos (bien entendu, il faut aussi un appareil photo)

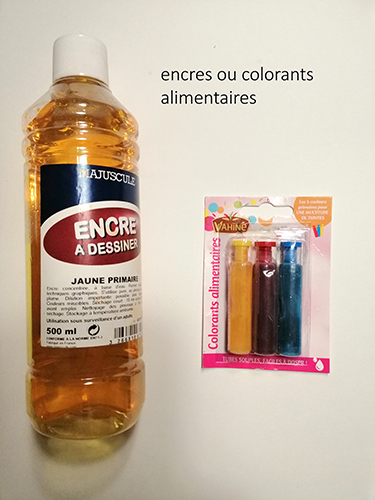

A tout cela, nous pouvons rajouter du lait, de la gomme d’agar pour épaissir le liquide et du colorant alimentaire ou de l’encre pour colorer ce liquide.

Pour le fond, j’utilise un tissu noir pour l’instant. Mais il est possible de mettre un fond d’une autre couleur.  Certains utilisent un fond translucide derrière lequel ils mettent leur flash.

Pour le flash, le mieux est d’en posséder plusieurs. Mais comme je n’en possède qu’un…j’utilise un réflecteur de ma fabrication : un carton avec du papier argenté (que l’on trouve en papeterie) collé dessus. Cela pallie un peu le manque de lumière et diminue les ombres disgracieuses.

Pour la synchro du flash, J’utilise aussi un émetteur récepteur radio, car mon flash n’est pas équipé de sortie synchro.

Il faut aussi un téléphone mobile, puisque le Pluto se configure via une application sur téléphone.

Et bien sûr de l’eau (je prends de l’eau déminéralisée pour éviter le calcaire).

Voilà pour le matériel.

Link to post

Share on other sites

Passons à l’installation.

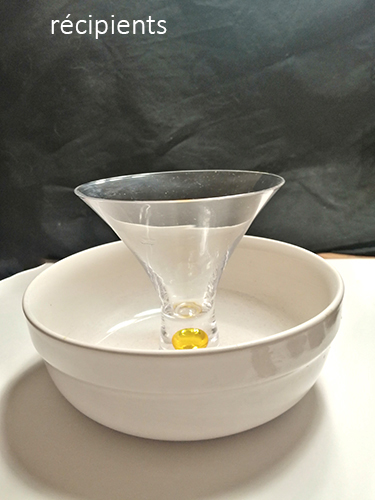

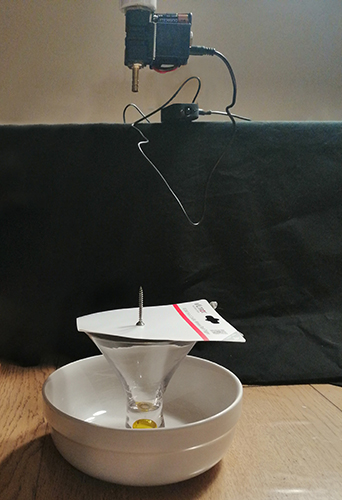

Comme je remplis le récipient à ras bord, il va donc déborder au fur et à mesure que les gouttes tomberont dedans. Aussi, je positionne ce récipient dans un autre plus grand afin d’éviter qu’il n’y ait de l’eau partout (pas envie de me prendre un coup de rouleau à pâtisserie sur la tête par mon adorable épouse 🤣).

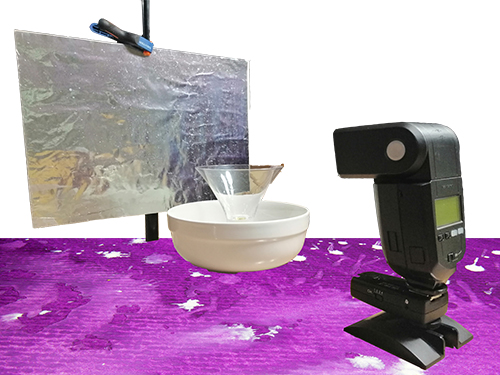

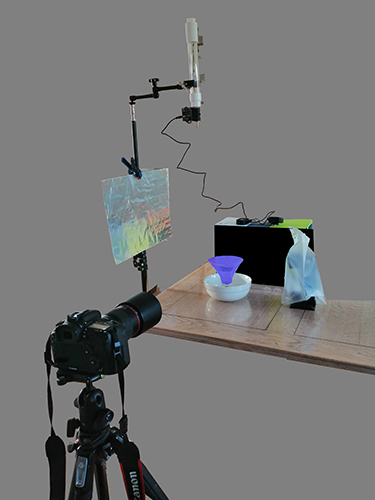

Un dessin valant mieux qu’une longue explication : voici pour le flash et le réflecteur. Bien sûr, la position du flash peut varier, selon ce que je souhaite obtenir.

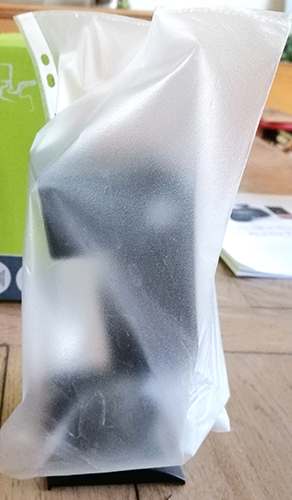

Je protège aussi le flash à l’aide d’une pochette plastique, puisque l’électronique et l’eau ne font pas bon ménage.


Je positionne la valve au-dessus du récipient, mais est-il nécessaire de le préciser ?

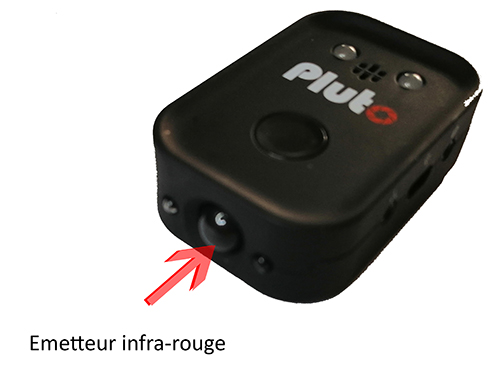

Le pluto commandant la valve, le flash et l’appareil photo, c’est lui le chef d’orchestre. Il déclenche l’appareil photo via une cellule infra-rouge. Donc, vous l’avez compris, il doit se trouver face au récepteur du réflex.

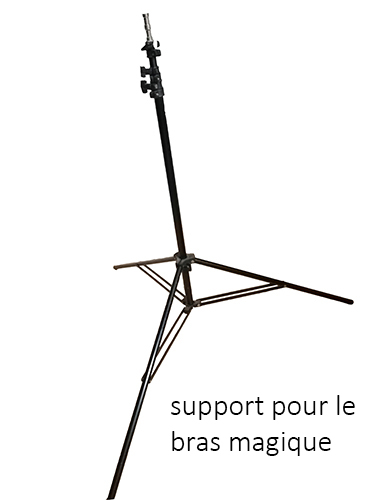

La valve est tenue par le bras magique installé sur le pied.

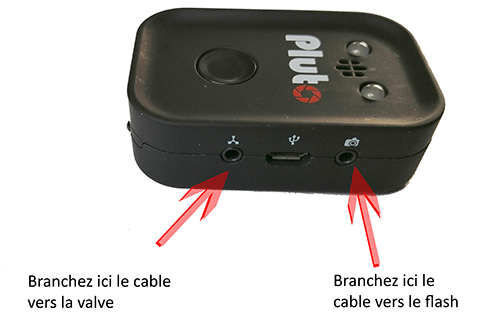

Branchez le pluto à la valve et au flash (pour moi sur le déclencheur radio).



Edited by Tork

Link to post

Share on other sites

Bon, tout est installé, il n’y a plus qu’à faire les réglages.

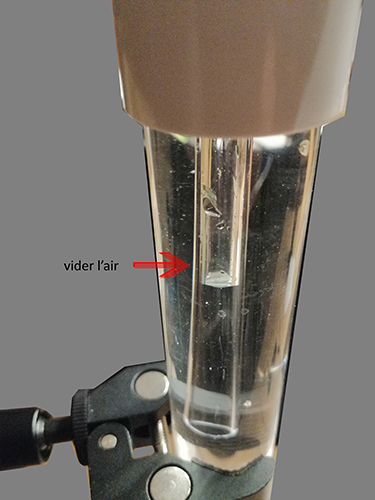

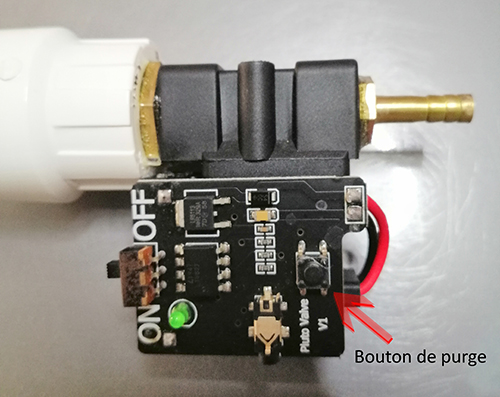

Tout d’abord, il faut remplir le récipient et la valve. Une fois la valve remplie, il faut faire couler un peu de liquide pour remplir le tube à l’intérieur en appuyant sur ce bouton :





Maintenant, il va falloir faire la mise au point du reflex.

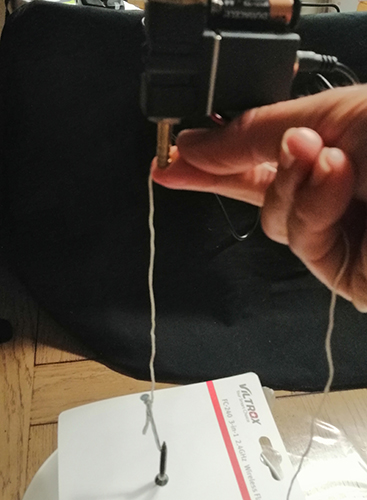

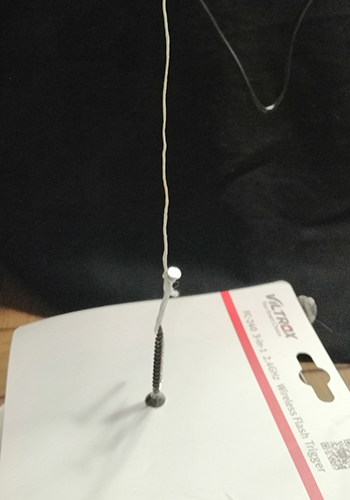

Pour cela, je place une vis en-dessous de la valve. Pourquoi j’utilise une vis ? Ben parce que c’est petit et qu’elle peut tenir toute seule verticalement. Je m’assure que la vis est bien placée juste en dessous de la valve. Alors, je laisse pendre une ficelle avec un poids (ici un clou) depuis l’embouchure de la valve et je positionne la vis en-dessous du poids. Ceci afin que la mise au point soit faite là où tombent les gouttes et se forment les collisions.

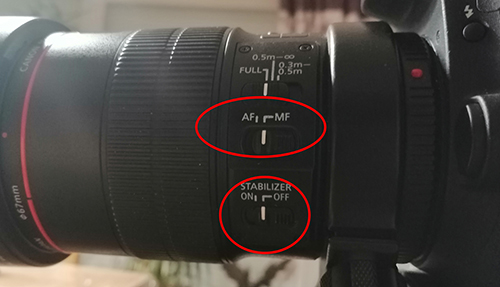

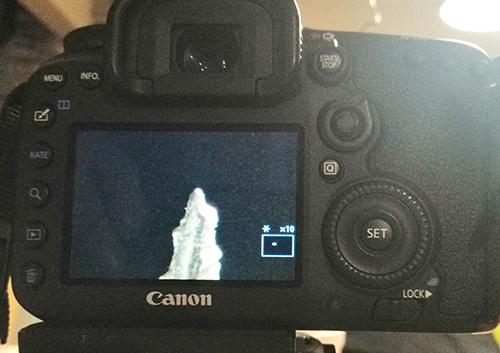

 Il ne reste plus qu’à régler manuellement la mise au point sur le bout de cette vis. N’oubliez pas de désactiver l’autofocus et la stabilisation !



Link to post

Share on other sites

Passons aux réglages du réflex :

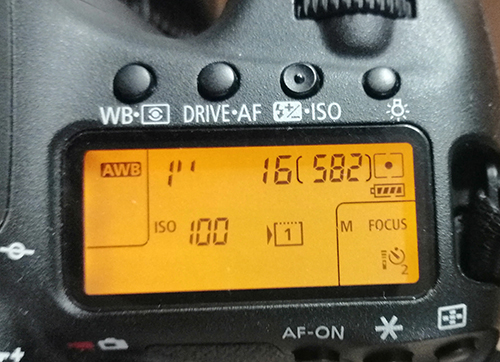

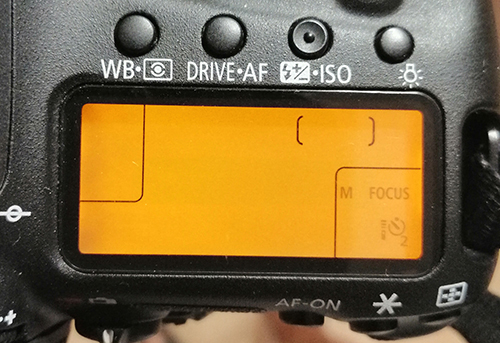

Puisque c’est le pluto qui commande le reflex via infra-rouge, activez le récepteur de votre appareil photo.





Link to post

Share on other sites

Pour le flash :

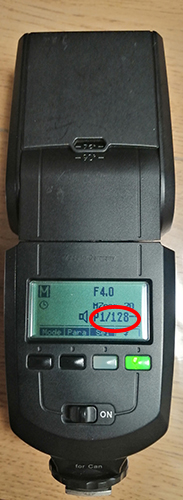

Comme je travaille en open flash, le temps d’expo est long. Donc, si la lumière du flash dure « longtemps » il y aura un flou de mouvement sur la photo. Alors, il faut régler la vitesse du flash au plus bas. Pour cela, il faut descendre la puissance du flash, car plus sa puissance est faible, plus la durée de l’éclair sera courte et donc il n’y aura plus de flou, CQFD.




Link to post

Share on other sites

Bien passons aux réglages de l’appli sur le mobile.

C’est là que les choses sérieuses commencent.

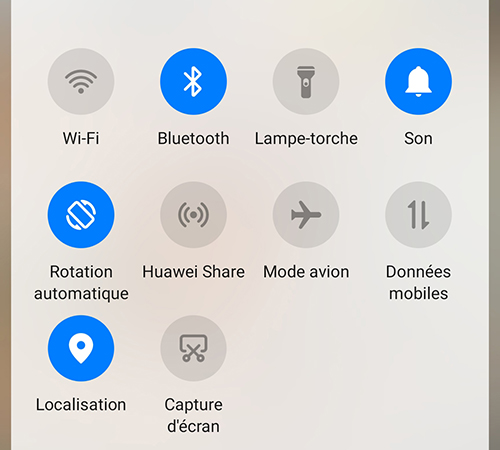

Commencez par activer le bluetooth et la localisation du mobile (là, je n’ai toujours pas compris pourquoi !)

Screenshot_20200930_082346_com.huawei.android.launcher.jpg.35a7cdd6fd1bb7f6f9aee94a65eb7a79.jpg

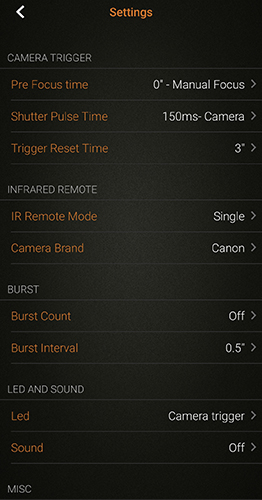

Allumez le pluto, puis lancez l’appli sur votre mobile. L’appli recherche et se connecte toute seule au pluto. Dans les réglages, choisissez ir remote single et la marque de votre reflex.

Screenshot_20200930_082517_com_bci.plutotrigger.jpg.e8b409697ba4ca019fc7c0d830da5214.jpg

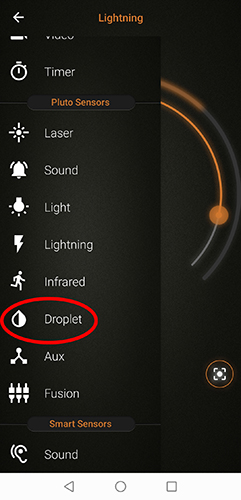

Pour le type de contrôle, il faut prendre droplet.

Screenshot_20200930_082412_com_bci.plutotrigger.jpg.cc7da643700583b368bd8a7504adf7fe.jpg

Et nous voilà dans l’interace.

Screenshot_20200930_082431_com_bci.plutotrigger_1.jpg.933c4adc0a6482cadcf8c0bd24beca2f.jpg

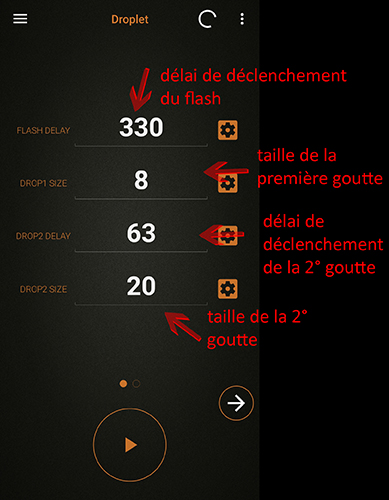

Maintenant, il faut régler les gouttes. Pour le principe, une première goutte tombe. Au contact de l’eau, il se forme un cratère, une couronne puis une colonne avec le rebond de l’onde de choc.

Le but, dans un premier temps, est de régler le déclenchement du flash pour qu’il éclaire le moment où la taille de la colonne soit la plus haute possible et ce, quelle que soit la hauteur à laquelle se situe la valve.

C’est grâce à l’appli que l’on peut la régler.

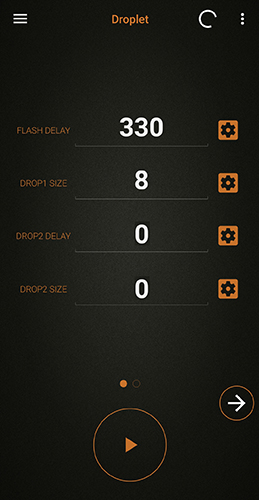

Pour cela, il faut mettre les valeurs de la 2° goutte à 0. Ainsi, il n’y aura qu’une seule goutte qui tombera.

Screenshot_20200930_082431_com_bci.plutotrigger_2.jpg.36067a146146b3212034bc6f23f9e52e.jpg

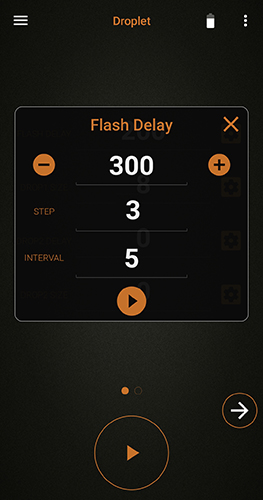

Pour régler le délai du flash, après avoir entré une valeur de taille pour la première goutte, il faut cliquer sur l’engrenage de flash delay. Nous arrivons sur une nouvelle interface.
